РП10

Описание

Шаг контактов в ряду 6,4 мм

Шаг между рядами 5,5 мм

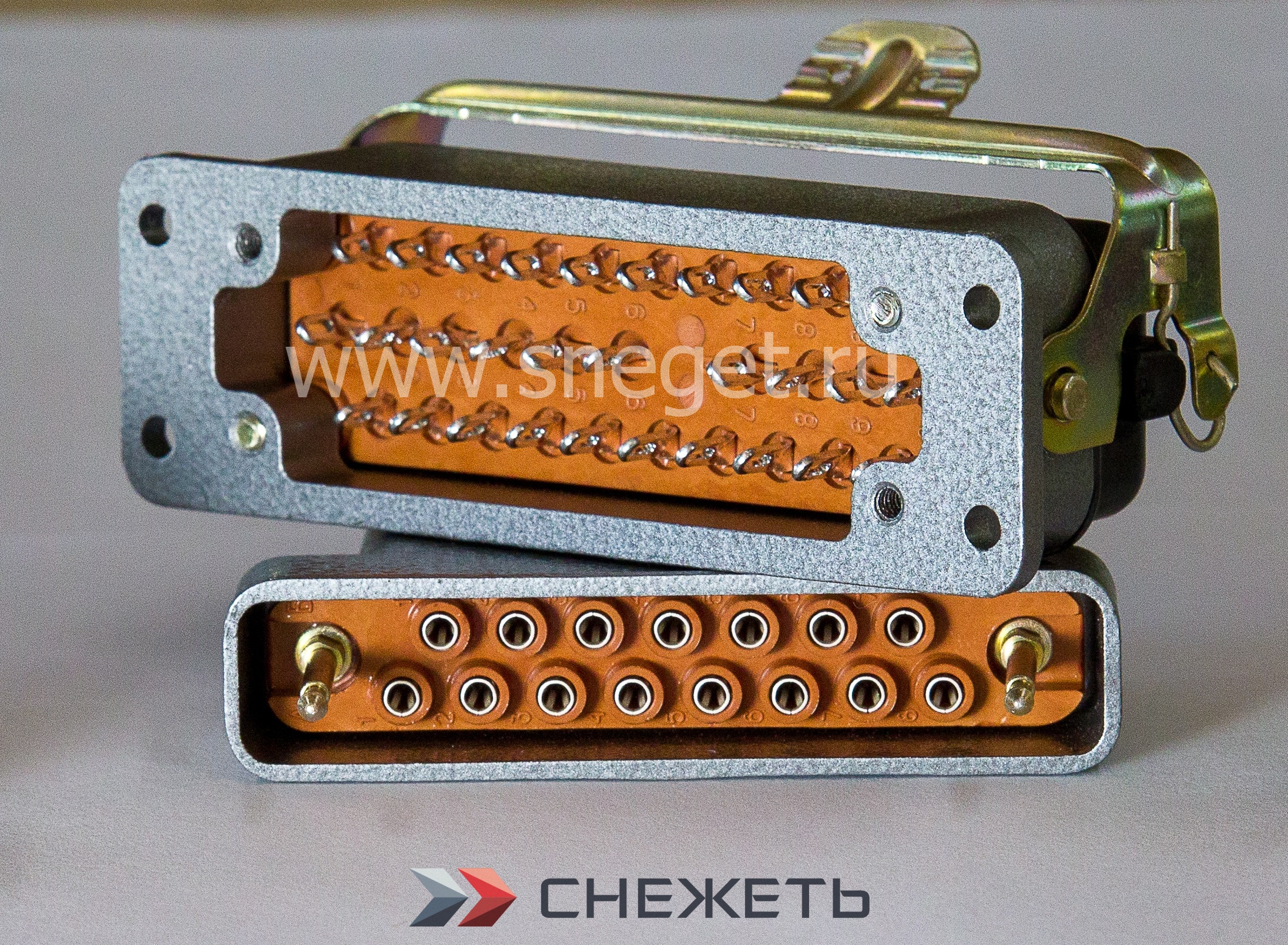

Соединители электрические прямоугольные типа РП10 внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.

Вилки и розетки соединителя РП10 имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.

ГЕ0.364.004 ТУ (ВП)

бР0.364.025 ТУ (ОТК)

Характеристики

Шаг между контактами в ряду, мм 6,4
Покрытие контактов олово-висмут
Рабочий ток на контакт, А 15
Максимальное рабочее напряжение, В 1550
Количество сочленений, шт 500
Рабочая t среды, 0С от -60 до 125
Сопротивление контактов, мОм, не более 4
Сопротивление изоляции, мОм, не менее 10000
Электрическая прочность изоляции, В, не менее 2700-3800
Климатическое исполнение по ГОСТ 20.39.404-81 УХЛ, В
Пониженное рабочее атмосферное давление, мм.рт.ст. 1х10(-12)
Повышенная влажность воздуха при t=35 ºС, % 98
Синусоидальная вибрация: в диапазоне частот, Гц; 1-2500
Синусоидальная вибрация: с ускорением, g 18
Число сочленений - расчленений 500
Гамма-процентный срок сохраняемости, лет 25
Мнокократные удары с пиковым ударным ускорением до, g 35
Минимальная наработка до отказа, ч 12000

СХЕМА ПОСТРОЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ

РП10 – 7 «З» (ЛУПУН) – П – О – В

РП тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный;

10 порядковый номер разработки;

7 количество контактов (7, 11, 15, 22, 30, 42);

«З» наличие замка для фиксации сочлененного положения;

Л наличие ловителя (направляющих штырей, втулок);

У наличие корпуса с угловым выходом кабеля

(жгута);

П наличие корпуса с прямым выходом кабеля

(жгута);

УН наличие универсального пластмассового корпуса (с прямым и угловым выходом кабеля);

П изолятор из термопластичного материала;

О покрытие контактов олово-висмут (без буквы покрытие контактов серебром);

В всеклиматическое исполнение.
